Стандартные размеры пластиковых окон

Практически все производители обещают заказчикам индивидуальные размеры пластиковых окон, а также конструкций из алюминиевых или деревянных профилей. Однако эта информация не в полной мере соответствует действительности, поскольку нельзя изготовить окна с любыми габаритами. Большинства покупателей такие ограничения не касаются. Ведь дома проектируются и строятся в соответствии со СНиПами, при составлении которых также сразу учитываются габариты оконных проемов. Чаще всего проблемы возникают при изготовлении больших нестандартных конструкций – зимних садов, оранжерей, остекления террас, веранд и т.д. Эта статья подробно объяснит, как рассчитать размер окна с учетом действующих в нашей стране требований.

Почему размеры должны соответствовать стандартам

Все имеющиеся ограничения появились не просто так. Нормативы в первую очередь принимались для того, чтобы гарантировать длительную и безопасную эксплуатацию окон. Также при составлении стандартов обязательно учитывался «фактор здоровья». Например, если проем меньше положенных габаритов, во внутренние помещения будет поступать недостаточно света. Такое самовольное уменьшение нормы запрещено санитарно-гигиеническими нормами. Минимальные размеры пластиковых окон или любой другой конструкции рассчитывается с учетом этого фактора.

При превышении максимально допустимых габаритов возрастает вероятность того, что конструкция не выдержит ветровой нагрузки или даже собственного веса. Увеличение массы активных створок негативно сказывается на работе и долговечности фурнитуры, так как на нее оказываются повышенные нагрузки. Все это чревато не только поломкой оконных конструкций, но и получением травм в процессе их эксплуатации.

ГОСТы для размеров окон

Все основные требования к габаритам конструкций отображены в действующих государственных стандартах. ГОСТ по окнам принимался отдельно для каждого вида конструкций – пластиковых, деревянных и алюминиевых. Однако имеется и общий норматив. В ГОСТ 23166-99 сведены воедино все общие стандарты для оконных и дверных блоков из алюминия, дерева и пластика. В этих нормативах содержится классификация изделий по модульным размерам и введен ряд рекомендательных ограничений на максимальные габариты конструкций.
ГОСТ 23166-99 запрещает устанавливать в домах выше первых этажей глухие оконные блоки, габариты которых превышают 400х800 мм. Это ограничение актуально и для изделий, выходящих на остекленные и проветриваемые лоджии или балконы. Кроме этого, в нормативах содержатся следующие требования к размерам окон:

1. Расчетное значение прогиба не может превышать 1/300 от общей длины любого из составных элементов оконного или дверного блока. Максимально допустимое значение не должно быть больше 6 мм. Эти требования имеют значение для специалистов при расчете конструкций в зависимости от региональной ветровой нагрузки. На основании указанных нормативов определяется тип профиля и оптимальные габариты оконных и дверных блоков.
2. Возможные отклонения при изготовлении конструкций составляют от 1 до 2 мм. Причем погрешность в 2 мм допускается, когда размер стороны блока превышает 2 метра. Если реальные размеры не соответствуют заявленным в технической документации параметрам, и во время эксплуатации окон возникли проблемы, заказчик имеет право предъявить претензию.
3. Разрешенная разница длин диагоналей варьируется в диапазоне от 2 до 4 мм. При длине до 1 метра допускается погрешность до 2 мм, а у диагоналей больше 2 метров – 4 мм. Соответствие диагоналей имеет значение при монтаже окон, а также установке стеклопакетов и открывании активных створок.

Размеры окон по ГОСТу

Этот норматив разработан для дверных и оконных блоков из ПВХ профилей, которые производятся, продаются и эксплуатируются на территории РФ. ГОСТ 30674-99 на металлопластиковые окна действителен для конструкций из белых, окрашенных в массе, ламинированных и произведенных методом коэкструзии профильных систем. Содержащиеся в нем сведения с перечислением требований к основным размерам идентичны информации из ГОСТ 23166-99. Некоторые отличия относятся к изделиям из цветных профилей:

1. Максимальная площадь створок не белого цвета – 2,2 м².
2. Максимальная масса активных элементов из цветных профилей – 60 кг.
3. Допустимая разница длин диагоналей у ПВХ окон при длине до 1400 мм составляет 2 мм и 3 мм, когда диагональ больше 1400 мм.

Максимальные размеры окон по ГОСТу изменяются в зависимости от ширины и высоты конструкции. Так как профили скрепляются друг с другом посредством сварных соединений, в ГОСТ 30674-99 указан максимальный размер канавки, которая образуется при обработке швов. Ее ширина не может превышать 5 мм, а глубина – 0,5-1 мм.

ГОСТ для алюминиевых окон

Нормативы для дверных и оконных блоков из профилей на основе алюминиевых сплавов содержатся в ГОСТ 21519-2003. Основные требования к габаритам, которые отображены в общем ГОСТ 23166-99, дополнены следующими сведениями:

1. Площадь активных створок увеличена с 2,5 до 2.6 м².
2. Максимально возможные габариты дверных полотен из алюминиевого профиля – 2300×900 мм.
3. Максимальный размер открывающихся створок – 2100×1200 мм.

Отличается и разрешенная масса активных элементов у дверных и оконных блоков из алюминиевого профиля. Она не может превышать 100 кг.

ГОСТ для деревянных окон

Общий свод требований, предъявляемых к габаритам оконных и дверных блоков из деревянных профильных систем, собран в ГОСТ 24700-99. Эти нормативны актуальны как для одинарных, так и сложных конструкций с двумя отдельными стеклопакетами. Этим нормативом определены следующие ограничения:

1. Максимальный размер активных створок – 1800×1200 мм.
2. Допустимые габариты дверного полотна – 2300×900 мм.
3. При измерении диагоналей до 1400 мм допускается погрешность в 1,5, а не 2 миллиметра, как у пластиковых и алюминиевых окон.

Деревянные окна, размеры которых превышают установленные максимумы, должны быть изготовлены из бруса с сечением более 78×78 мм. Причем увеличение габаритов допускается максимум на 10% и только по высоте.

Оптимальные габариты окон

В ГОСТ 23166-99 опубликована таблица, в которой приведены оптимальные пропорции оконных и дверных блоков. Также в ней содержатся сведения о максимально допустимой высоте и ширине конструкций.

Максимальная ширина

По отечественным стандартам ширина окна не должна превышать 2670 мм. Однако при увеличении высоты проема этот габарит уменьшается. При достижении высотного максимума ширина конструкции может быть не более 1770 мм.

Максимальная высота

В соответствии с ГОСТ 23166-99 максимальная высота окна составляет 2750 мм. Если необходимо изготовить блок с предельно допустимой шириной рамы в 2670 мм, то высота конструкции должна быть уменьшена до 2070 мм.

Монтажная глубина

Этот параметр определятся толщиной профилей, из которых изготовлены рамы конструкций. Этот параметр не фиксированный, и для каждого вида окон определен свой диапазон размеров:

• пластиковые – от 58 до 120 мм;
• алюминиевые – 45 до 125 мм;
• деревянные – от 58 до 165 мм.

Производители профильных систем стараются придерживаться единых стандартов, однако минимальное значение у некоторых марок может незначительно отличаться. Максимальная монтажная глубина постоянно увеличивается, так как благодаря этому шагу удается улучшить тепло- и звукоизоляционные характеристики окон.

Зависимость количества створок от размеров окон

Количество створок в одном блоке определяется эксплуатационной целесообразностью и ограничениями в ГОСТах. Вес одного элемента не может быть больше 80-100 кг, а его площадь – 2,5 м². Вследствие этого одностворчатое пластиковое окно и любая другая аналогичная конструкция из других профильных систем ограничены указанными параметрами. Высота и ширина таких блоков могут изменяться, однако они не должны превышать указанных в нормативах максимумов. При этом нужно помнить об ограничениях для глухих конструкций в многоэтажных зданиях – 800×400 мм.

В панельных жилых домах обычно устанавливают конструкции с 2 или 3 створками, а балконный блок за редким исключением состоит из двери и одного глухого окна. Поскольку высота проемов в многоэтажках варьируется в пределах 1350×1500 мм, блоки делятся таким образом, чтобы соседние участки выглядели симметрично. Кроме этого, нужно учитывать возможность доступа к отдаленным зонам стеклопакетов с обратной стороны, так как их необходимо дважды в год мыть. Если в проеме установить двухстворчатое окно, размер которого больше 1500×1500 мм, то за ним будет неудобно ухаживать. Поэтому во всех случаях, когда при стандартной высоте ширина конструкции превышает полтора метра, рекомендуется заказывать блок на 3 створки.

Габариты окон для разных типов зданий

Многоэтажные жилые здания в нашей стране массово строятся несколько десятилетий подряд по разным проектам. Вследствие этого размер окна в панельном доме может отличаться от габаритов аналогичной конструкции в кирпичном здании того же типа. Обычно эта разница незначительна и ни на что не влияет.

В «хрущевках»

Эти дома активно возводились в 60-е и 70-е годы прошлого века, когда стояла задача обеспечить население доступным жильем. Вследствие этого габариты проемов в таких зданиях сравнительно небольшие, но они полностью соответствуют государственным нормативам. Стандартные размеры окон в «хрущевках» зависят от ширины подоконника и бывают двух видов – для 2 и 3-створчатых блоков.
Поскольку эти здания строились в соответствии со СНиПами, то площади окон в «хрущевках» вполне достаточно для минимально необходимого поступления солнечного света во внутренние помещения. Балконные блоки в этих домах имеют одинаковые размеры:
Габариты проемов приблизительно одинаковы для кирпичных и панельных «хрущевок», поскольку все они строились по схожим проектам.

В улучшенных 5-этажках («брежневках»)

При Брежневе продолжилось строительство 5-этажных жилых домов, но их проекты были незначительно улучшены. Изменения коснулись толщины стен и размеров окон. Независимо от количества комнат в квартирах домов этого типа все габариты проемов одинаковы.
Размеры остекления для балкона совпадают с габаритами аналогичных конструкций в «хрущевках».

Поскольку «брежневками» также называют многие 9-этажки, построенные в период СССР, нужно учитывать этот факт при дальнейшем рассмотрении размеров окон. Во всех этих зданиях габариты отличаются.

В 9-этажках

В 70-е и 80-е годы в СССР активно начали строить девятиэтажные жилые здания, которые имели незначительные отличия в планировке и расположении балконов и лоджий на фасадной части. В зависимости от проекта их в народе называли «брежневками» или «чешками». Однако габариты оконных проемов у большинства таких объектов были в целом одинаковы.

Размеры в домах с новой планировкой

За последние десятилетия разработано достаточно много новых серий жилых многоэтажных домов. В основном размеры окон в них не сильно отличаются от габаритов блоков в зданиях, спроектированных во времена СССР. Поскольку застройщики возводят жилые объекты 40 серий, единый стандарт окон отсутствует. В таблице приведены размеры 2 и 3-створчатых окон в домах наиболее распространенных серий (самые маленькие размеры проемов в зданиях, построенных по 137 проекту).

В «сталинке»

В сравнении с другими жилыми домами размеры пластиковых окон в «сталинке» могут показаться намного больше. Однако это иллюзия, вызванная увеличенной высотой проемов. Если сравнить площадь окон в «хрущевках», «сталинках», «брежневках» и «чешках», то принципиальной разницы нет – большая высота компенсируется меньшей шириной проемов в домах этого типа. Только трехстворчатые блоки больше по площади аналогичных конструкций для «хрущевок» и «брежневок».
Подавляющее большинство блоков в таких зданиях – Т-образные. То есть конструкции имеют вверху глухую створку высотой 500 или 600 мм, под которой расположены открывающиеся элементы. Однако в некоторых «сталинках» можно встретить блоки с активными створками во всю высоту проема.

Балконный блок – единственная конструкция, которая в «сталинках» принципиально отличается от аналогичных выходов в других домах. Он состоит из двух активных дверных полотен и глухой створки вверху. Общие габариты проема составляют 2700×1500 мм.
При заказе новых окон для «сталинок» глухие створки рекомендуется делать активным. Это позволит лучше проветривать помещения, так как теплый воздух выходит именно через верхнюю зону. Чтобы высокое окно с такой конструкцией было легче эксплуатировать, нужно оснастить активную створку устройством автоматического открывания.

Для кирпичного коттеджа

Габариты проемов в частном строительстве определяются на основании совокупности факторов – площади пола в комнате и угла попадания прямых солнечных лучей в комнату. Причем для подсобных помещений, кухни и жилых комнат требования по габаритам отличаются. Самые большие блоки должны быть в гостиной, спальне и детской. Для подсобных помещений размеры можно уменьшить.

Проемы в жилых помещениях должны быть не менее 14-17% от площади пола. Если расчетная величина превышает нормативы из ГОСТ, необходимо устанавливать несколько отдельных блоков. Если для спальни на втором этаже с площадью до 12 м² отлично подойдет одно окно 900×900 мм, то в просторной гостиной с площадью около 40 м² лучше всего спроектировать два проема.

Также в частном доме имеет значение высота подоконника. Расстояние от пола до окна регламентируется СНиПами советских времен. Причем строгих требований в этих нормативах не содержится. Стандарты рекомендуют придерживаться одинаковой высоты в одной комнате с несколькими окнами и соблюдать расстояние в 80 мм между радиаторами и подоконниками. В остальном высота окна от пола определяется особенностями эксплуатации:

• около 1750 мм – в гардеробной;
• от 1300 мм – в ванных и санузлах;
• от 900 мм – в кухне;
• около 800 мм – в жилых комнатах;
• около 1000 мм – в мансарде.

Рекомендованные габариты показывают, что расстояние в первую очередь определяется функциональными особенностями помещений. В гардеробной и санузле нужно обеспечить конфиденциальность. В кухне под окном может понадобиться установка тумб нижней базы гарнитура. Их стандартная высота составляет 850 мм, поэтому минимальное расстояние подоконника от пола – 900 мм. Если у окна планируется ставить барную стойку, расстояние рекомендуется увеличить до 1000-1200 мм.

Для деревянного дома

В этом случае во время проектирования используются те же принципы, что и для кирпичного коттеджа. Несущественная разница в максимальных размерах деревянных окон, которые чаще всего устанавливаются в домах из бруса или оцилиндрованного бревна, отражена в ГОСТ 24700-99.

Для дачи

Если в доме не планируется проживание на постоянной основе, то нормы освещения солнечным светом можно строго не соблюдать. Единственное требование – не превышать максимальные значения, которые указаны в государственных нормативах. Самый популярный вариант при строительстве небольших домиков такого типа – одностворчатое пластиковое окно с однокамерным стеклопакетом. Это самый бюджетный и практичный вариант конструкции.

При использовании дачи в качестве жилого дома необходимо руководствоваться теми же правилами, что и при проектировании деревянного или кирпичного коттеджа.

Для балконов и лоджий

При изготовлении конструкций для лоджий или балконов с 1 ноября 2016 года действуют новые нормативы – ГОСТ Р 56926-2016. Эти стандарты навели порядок и позволили систематизировать свод требований к остеклению балконов и лоджий. Причем новые правила актуальны только для строящихся объектов, а все остальные здания попадают под действие старых оконных ГОСТов и требований СНиП.

Балконы с выносом

Поскольку площадь основания балконов в старых панельных домах и некоторых «сталинках» очень маленькая, ее увеличивают при помощи технологии выноса. На текущий момент существует 3 способа расширения:

• по подоконнику – позволяет увеличить площадь остекления путем выноса конструкции вперед на уровне подоконника;

• по плите – требует проведения капитальных работ и увеличивает габариты основания балкона, благодаря чему повышается площадь всей выносной конструкции;

• «бабочка» – дает возможность создать эркерную конструкцию и не требует расширения основания балкона.

Выполнение таких процедур практически никогда не приводит к превышению максимально допустимых размеров оконных блоков. Однако, если увеличение любой из сторон составляет более 30 см, то необходимо получить разрешение на проведение работ. Этот документ оформляется в несколько этапов:

• Подать заявление в городской отдел архитектуры и дождаться разрешение на составление проекта;
• Найти проектное бюро с лицензией и заказать там проект;
• С газовой службой, пожарными, санэпидемстанцией и управлением градостроительства согласовать составленную в бюро документацию;
• В случае одобрения проекта представителями всех инстанций подать снова в отдел архитектуры заявление, к которому прилагаются: документы на недвижимость, одобренный проект, письменные согласия от прописанных жильцов, соседей и руководства ЖЭКа;
• Получить в городском управлении ордер на право проведения работ.

После расширения необходимо получить акт о приемке от комиссии, состоящей из представителей от исполнителя строительных работ, энергетической компании и коммунальных служб. Завершается процедура перепланировки внесением изменений в документы на право собственности.

Сложнее всего получить документы на переделку балкона в Москве, где действует строгий местный закон, регламентирующий переустройство жилья. Общероссийские "Правила и нормы технической эксплуатации жилого фонда" более лояльны к гражданам. Они допускают внесение изменений, которые не скажутся негативным образом на внешнем виде фасадов и безопасности.

Как правильно рассчитать размеры

Достаточно воспользоваться базовым алгоритмом:

1. Вверху, внизу и посередине проема определяется его ширина. То есть последовательно в трех зонах при помощи рулетки измеряется расстояние между вертикальными откосами. После проведения всех измерений нужно оставить наименьшее значение.




2. Слева, справа и посередине измеряется высота проема. Аналогичным образом в трех точках измеряется расстояние между нижней и верхней границей проема. За расчетное значение снова принимается наименьший показатель.




3. Для вычисления габаритов оконной рамы нужно от полученной ширины отнять 40 мм, а от высоты – 50 мм. Это и будут размеры будущего окна. Справа, слева и снизу отнимается по 20 мм на монтажный шов, и снизу – 30 мм для установки подставочного профиля.

Например, при измерении ширины внизу, вверху и в центре проема были получены результаты 1495 мм, 1500 мм и 1490 мм, а высота по краям и в центре оказалась следующей – 1460 мм, 1470 мм и 1465 мм. На основании алгоритма необходимо оставить наименьшие показатели – 1490 и 1460 мм. Чтобы определить окончательные размеры оконного блока, нужно от этих значений отнять 40 и 50 мм:

• высота рамы – 1460-50=1410 мм;
• ширина рамы – 1490-40=1450 мм;
• общие габариты оконного блока 1410×1450 мм.

Консультант с 14-летним стажем Середа Михаил: «Сегодня превысить разрешенный в ГОСТе максимум можно несколькими способами – при помощи ленточного, панорамного (французского), ленточного фасадного и «джамбо» остекления. Одни технологии создают достоверную иллюзию цельного остекления, площадь которого больше 6 м², а другие такие есть на самом деле».

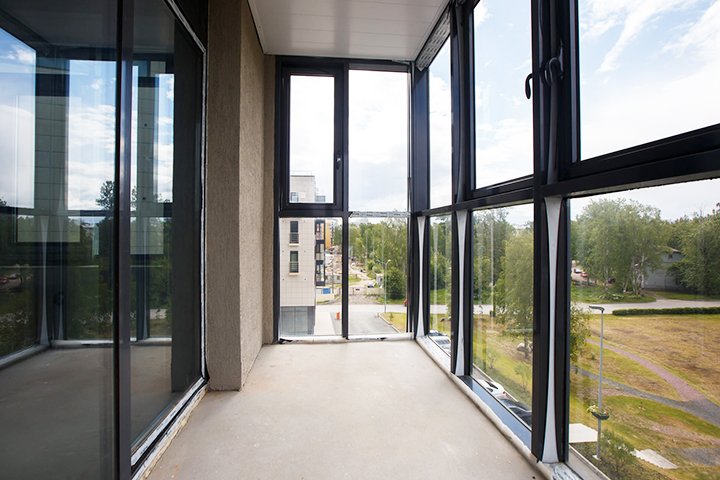

Панорамное и эркерное остекление

Позволяет устанавливать конструкции большой площади и в основном используется при остеклении габаритных лоджий и выступающих проемов сложной формы. Для реализации задачи по увеличению площади остекления без нарушения действующих в РФ стандартов производители используют соединительные профили и специальные эркерные трубы. Эти элементы позволяют герметично состыковывать друг с другом отдельные рамы и возводить габаритные конструкции со сложной геометрией форм. Соединительные профили и переходники активно применяют при сборке оранжерей, зимних садов, а также остеклении входных групп, террас и веранд.

Фасадное остекление

При помощи этой технологии выполняется остекление фасадов зданий по всей их площади. Также возможна установка стеклопакетов на отдельных участках, площадь которых превышает 6 м². На текущий момент активно применяется несколько технологий: спайдерная, структурная и стоечно-ригельная. Несмотря на разницу, их объединяет то, что стеклянные элементы крепятся на предварительно собранном металлическом каркасе. Такие конструкции могут комплектоваться как глухими, так и активными створками.

Ленточное остекление

Эта технология объединила в себе фасадное и панорамное остекление. То есть используются как соединительные, так и опорные профили. Тип конструкции определяется и выбирается в зависимости от габаритов и предназначения проемов. В частном жилом строительстве получило широкое распространение ленточное остекление на основе систем из ПВХ или алюминиевых профилей. Благодаря этой технологии могут быть изготовлены габаритные конструкции с распашными или раздвижными дверьми и оконными створками.

Джамбо остекление

Площадь этого вида остекления может значительно превысить разрешенные ГОСТом 6 м². Максимальный размер одного стекла формата «Джамбо» составляет 6000×3200 мм, а недавно появился супер-габарит «Джамбо+» – 8000×3200 мм. Использование этой технологии не нарушает ГОСТ – проемы в этом случае остекляются в соответствии с техническими условиями для листового стекла 111—90 (СТ СЭВ 5447-85).

Зависимость цены окон от размеров

На цену окон влияют не только размеры, поэтому при составлении сметы не стоит ориентироваться исключительно на этот критерий. Стоимость конструкций также определяют тип профиля, вид стеклопакета, фурнитура и наличие дополнительных комплектующих (электроприводов, датчиков, роллет и т.д.). Рекомендуем ознакомиться с таблицей, в которой указано, как повышение класса окна отражается на его стоимости.
