Третий контур уплотнения – за и против

Третий контур уплотнения – за и против
Чтобы окна не пропускали с улицы воздух, пыль, воду и шум, в местах примыкания активных створок и рамы закреплены контуры уплотнения. В зависимости от вида профильной системы их количество может варьироваться от 2 до 3. Этот параметр определяет класс герметичности окон и влияет на стоимость моделей. Наша статья объяснит зависимость основных теплотехнических характеристик профильных конструкций от количества уплотнителей. Также этот материал поможет определиться, стоит ли доплачивать за дополнительный контур.

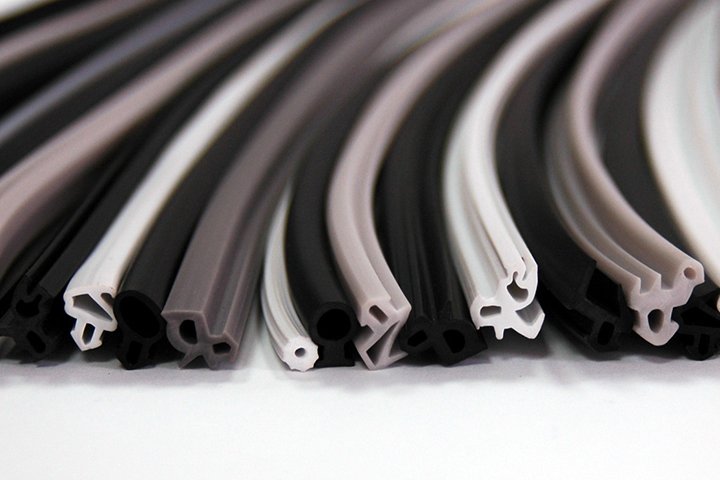

Контуры уплотнения для окон

Что такое контур уплотнения окна?

Контур уплотнения – это эластичный профиль, закрепленный по периметру активной створки или светового проема. С его помощью образуется герметичное уплотнение в местах примыкания створки и рамы. То есть по сути он выполняет функцию сплошной прокладки, которая плотно закупоривает световой проем по всему периметру. Для изготовления таких профилей используются материалы, способные многократно сжиматься и затем полностью восстанавливать свою форму:
  • силикон;
  • термоэластополимер;
  • резина;
  • синтетический каучук.

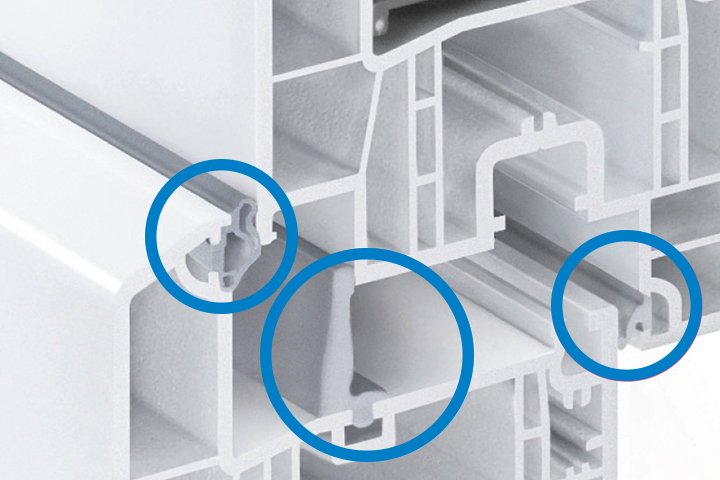

Контуры уплотнения окна: внешний, средний и внутренний
Уплотнитель для окон ПВХ имеет разные формы сечения и цвет. Производители разрабатывают эластичные профили с таким учетом, чтобы они сочетались с дизайном профильных систем и плотно прилегали к пластику. Контуры делятся на внешние и внутренние. Внешние крепятся на раме со стороны улицы, а внутренние – на створке и раме. Качественные уплотнители должны обладать отличной упругостью и полностью восстанавливать форму в течение тысяч рабочих циклов. Когда эластичный профиль после сжатия перестает распрямляться, створки начинает продувать.
На теплотехнические характеристики окон влияет не только количество контуров уплотнения и материал изготовления, но и зоны их крепления на профильных системах. Сегодня производители предлагают покупателям 3 варианта оснащения окон.

Двухконтурные уплотнители

Все модели эконом-категории и большинство окон стандарт-класса имеют по два контура уплотнения. Эластичные профили образуют герметичную камеру между рамой и створкой – такая система имеет 2 уровня защиты. Если возникают проблемы с первым уплотнителем, его страхует внутренний контур, расположенный со стороны комнат. На текущий момент существует 2 модификации двухконтурных окон.

Окно с внешним и внутренним контурами

Это классический вариант комплектации профильных систем уплотнителями, когда один контур расположен со стороны улицы, а другой – на створке внутри помещения. Он используется в большинстве моделей окон. Однако такой способ распределения эластичных профилей имеет 3 серьезных недостатка:
  • эластичный профиль со стороны улицы быстрее портится, вследствие чего происходит разгерметизация внешнего контура;
  • одна сплошная и большая камера между рамой и створкой хорошо проводит тепло, поэтому в сильные морозы она выступает в качестве еще одного «мостика холода»;
  • независимо от состояния внешнего уплотнителя вода с улицы регулярно попадает во внутреннюю камеру, частично испаряется и провоцирует преждевременную коррозию фурнитуры.

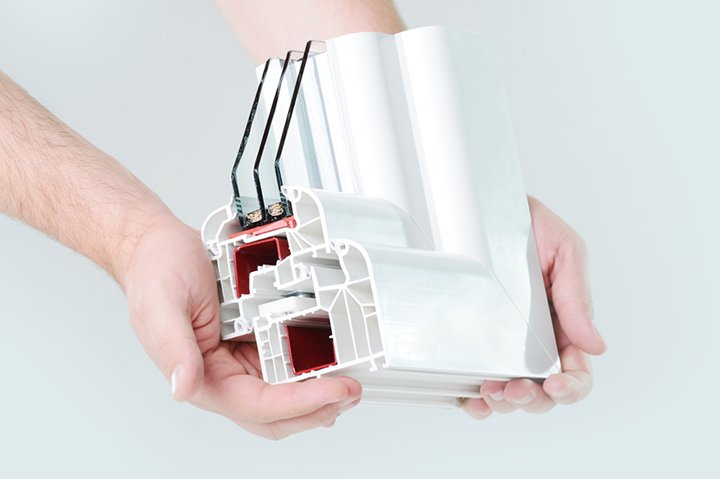

Профиль окна с внешним и внутренним контурами уплотнения
При этом нужно учитывать, что перечисленные негативные процессы чаще всего происходят в тех случаях, когда владельцы окон не следят за контурами герметичности. Если соблюдать рекомендации по эксплуатации эластичных профилей и вовремя их менять, последствия будут минимальны. Как правильно ухаживать за уплотнителями, читайте на ОкнаТрейд.
Если в какой-то зоне светового проема испортился эластичный профиль, контур нужно менять полностью. Контуры можно приобрести у производителей окон и выполнить ремонт либо самостоятельно либо пригласить мастера.

Окно со средним и внутренним контурами

Поскольку быстрее всего изнашивается внешний уплотнитель, разработчики решили видоизменить 2-контурную систему. Специалисты посчитали, что таким образом они устранят недостатки классического способа комплектации. Чтобы продлить срок службы эластичного профиля, замедлить процесс теплопередачи через внутреннюю камеру и защитить фурнитуру, внешний контур перенесли внутрь рамы и оставили со стороны улицы жесткий притвор.

Перемещенный к зоне среднего фальца уплотнитель улучшил теплотехнические характеристики окон. Он разделил одну большую камеру на 2 отдельных отсека, благодаря чему удалось защитить фурнитуру от воздействия воды. Также этот шаг технологов позволил на 2-3% сократить утечку тепла. С учетом индивидуальных особенностей профилей такой вариант комплектации не подходит для систем с монтажной глубиной 58-60 мм. Это объясняется тем, что у них недостаточно места для установки среднего контура.

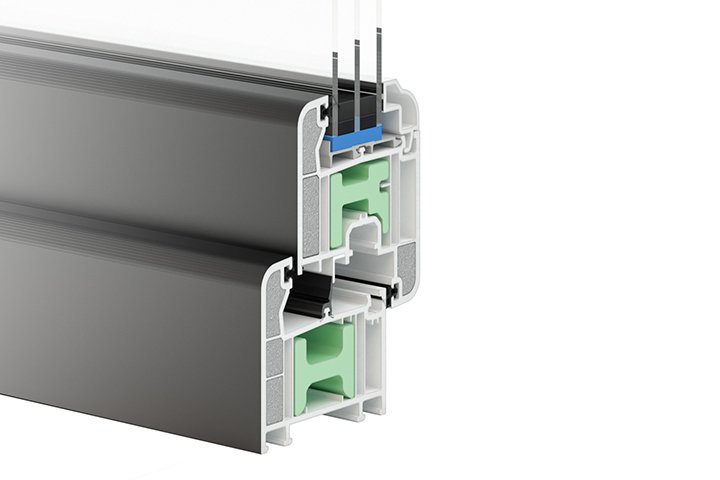

Средний и внутренний контур уплотнения

Трехконтурные уплотнители

Тройной контур уплотнения имеют улучшенные модели окон премиум-класса с монтажной глубиной не менее 70 мм. Для их сборки используются системы с внутренним, внешним и средним эластичными профилями. От улучшенных моделей с 2 контурами (средним и внутренним) эта премиальная версия окон отличается наличием внешнего уплотнителя. Он улучшает герметичность и повышает энергоэффективность окон.

Три контура уплотнения окон – признак не только премиум-класса, но и отличной энергоэффективности конструкций. Если сравнить профильные системы с равным количеством внутренних камер и одинаковой монтажной глубиной, то уровень теплосбережения будет выше у моделей с тремя уплотнителями. Причем разница в коэффициентах сопротивления теплопередаче может составлять до 10%. Собранные из таких профильных систем окна используются для установки в пассивных домах с минимальным энергопотреблением.

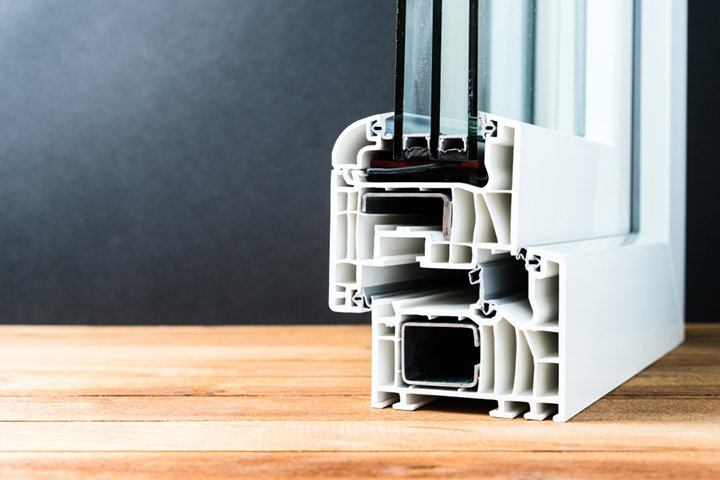

Тройной контур уплотнения
Кроме этого, окна с тремя уплотнительными контурами рекомендованы для эксплуатации в регионах с повышенными ветровыми нагрузками. Дополнительный эластичный контур выступает в качестве страховочного контура, сводящего к минимуму вероятность продувания. Благодаря его наличию даже при сильных порывах ветра во внутренние помещения не попадает уличная пыль и не просачивается вода.

Минусы таких 3-контурных систем – более высокая стоимость и сложности, возникающие при чистке внутренней стороны профилей в световых проемах. Такие недостатки нельзя отнести к критическим или важным. Поскольку третий уплотнитель для пластиковых окон представляет собой эластичную перегородку, он легко гнется и почти не мешает при мытье окон.
Некоторые затруднения могут возникнуть только в процессе чистки моделей со средним контуром на жесткой пластиковой ножке, но и они незначительны. Если вовремя чистить дренажные каналы, на внутренней стороне профилей почти не скапливается грязь.

Сколько контуров уплотнения оптимально для окон ПВХ

Поскольку контуры уплотнения окон ПВХ – преграда на пути воды, шума, пыли и холода во внутренние помещения, то увеличение их количества положительно сказывается на герметичности конструкций. Ведь каждый последующий замкнутый периметр из эластичного профиля страхует предыдущий. При этом большинство эксплуатируемых сегодня окон имеют по 2 контура и, по мнению владельцев, в целом нормально справляются с возложенными на них функциями.

Пластиковое окно с тремя контурами уплотнения
Однако люди могут не замечать незначительное продувание при сильном ветре, и не обращать внимания на появление конденсата и налет из пыли, регулярно появляющийся на внутренней стороне рамы. А ведь это признаки первичной разгерметизации окон. У моделей с 3 контурами они появляются значительно позже, чем у конструкций с 2 уплотнителями. Этот фактор и должен быть одним из основных критериев при приобретении качественных окон, отвечающих современным стандартам.
Поскольку при окончательном выборе модели покупатели учитывают стоимость, которая выше у 3-контурных окон, нужно обязательно брать во внимание фактор самоокупаемости. Профильные системы с тремя уплотнителями помогают экономить на отоплении, поэтому переплаченные при покупке деньги позволят сократить расходы при оплате коммунальных счетов.
